GraphPad Prism 7.0软件界面如下,其新功能之一是绘制热图
热图是绘制分组数据的一种新方法,绘图区域被划分为正方形。热图中的每个正方形都进行了颜色编码,以表示输入到表格单元格中的值。
Heat maps
![](https://www.jingege.wang/wp-content/uploads/2020/05/15863526641310.jpg)
热图效果如下:
![clip_image003.jpg https://p0.ssl.qhimgs4.com/t01086ce8ced50df204.jpg](https://www.jingege.wang/wp-content/uploads/2020/05/1586352945973.jpg)
步骤如下:
Step1:
打开GraphPadPrism 7.0,选择Grouped,Enter andplot a signle Y value for each point, Create
![clip_image005.jpg https://p0.ssl.qhimgs4.com/bdr/640__/t01f9535c49a05d5336.jpg](https://www.jingege.wang/wp-content/uploads/2020/05/1586352953409.jpg)
Step2:
输入数据
![clip_image007.jpg https://p0.ssl.qhimgs4.com/bdr/640__/t015a75f27c61692e38.jpg](https://www.jingege.wang/wp-content/uploads/2020/05/15863529625544.jpg)
在Graphs下可以看见Data1中选择Heat Map,OK
![clip_image009.jpg https://p0.ssl.qhimgs4.com/bdr/640__/t015e9037ca0e538777.jpg](https://www.jingege.wang/wp-content/uploads/2020/05/1586352971708.jpg)

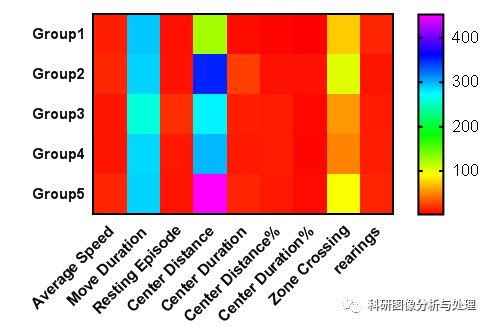

得到热图如下:
![clip_image010.jpg https://p0.ssl.qhimgs4.com/t01f8596a3c5627673a.jpg](https://www.jingege.wang/wp-content/uploads/2020/05/15863529803765.jpg)

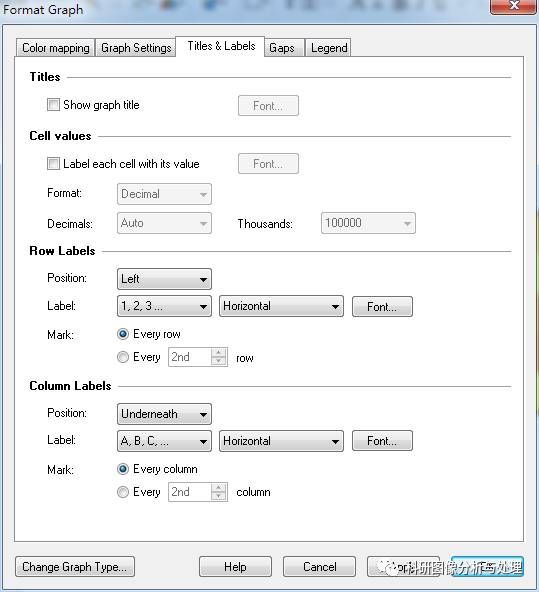

双击ABCD……或者123……进入Format Graph,Titles& Lables

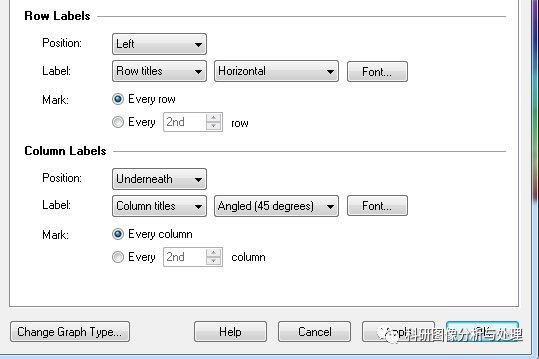

在RowLables下将Lable1,2,3改为Row titles,
在ColumnLables下将A,B,C改为Column titles,由水平改为Angled(45 degrees),OK
