数据准备

原始数据来源于16年的这篇PNAS文章,这里用Excel计算得到“组内”(下表的2~4列)和“组间”(下表第5列)的平均相对丰度,前者决定三元图气泡的位置,后置决定气泡的大小,不同颜色的气泡表示富集到不同组的OTUs。



感兴趣的同学可以通过文献给出的链接下载原始数据

2
绘制方法

#安装ggtern包

install.packages("ggtern")



#加载ggtern包

library("ggtern")



#读入数据,存到data变量中

data<-read.table("result.xls",header = T,sep ="t",row.names =1)



#查看数据框data的前6行

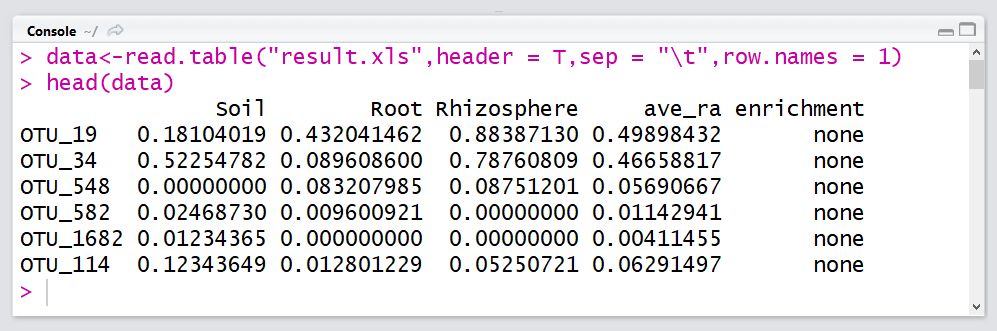

head(data)



#建立数据的映射关系,绘制三元图

p1<-ggtern(data=data,aes(x=Root,y=Soil,z=Rhizosphere))+

  geom_point(aes(size=ave_ra,color=enriched),alpha=0.8)

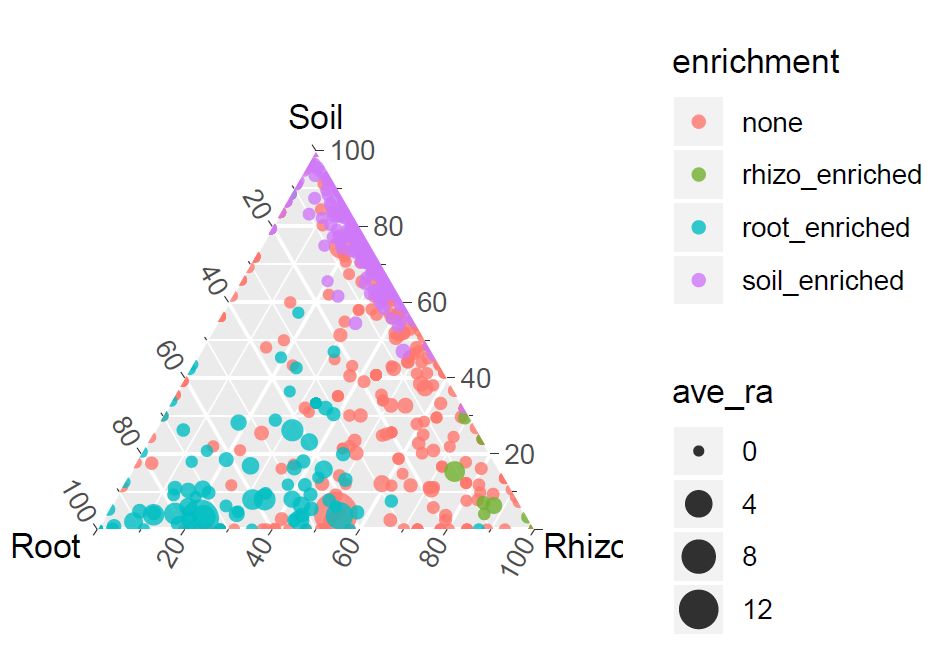

p1



#手动设置点的颜色,“土壤”褐色,“根际”橙色,“根”绿色,未能显著富集到的为灰色

p2<-p1+scale_colour_manual(values = c("grey","#f68b23","#00a070","#7e532f"))

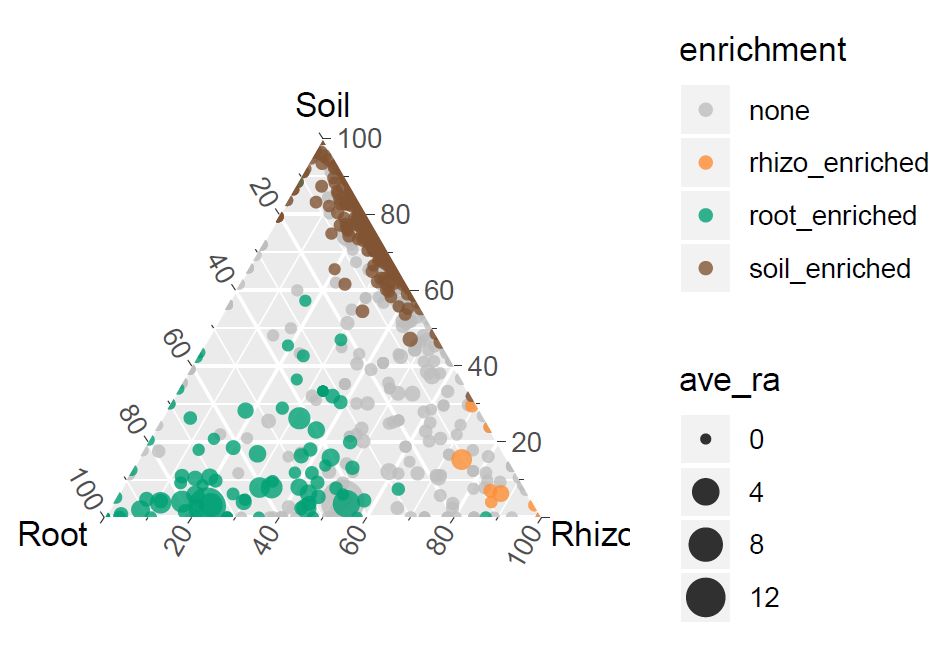

p2



#尝试不同的主题,改变图例的位置

p3<-p2+theme_minimal()+

  theme_legend_position(x="topleft")

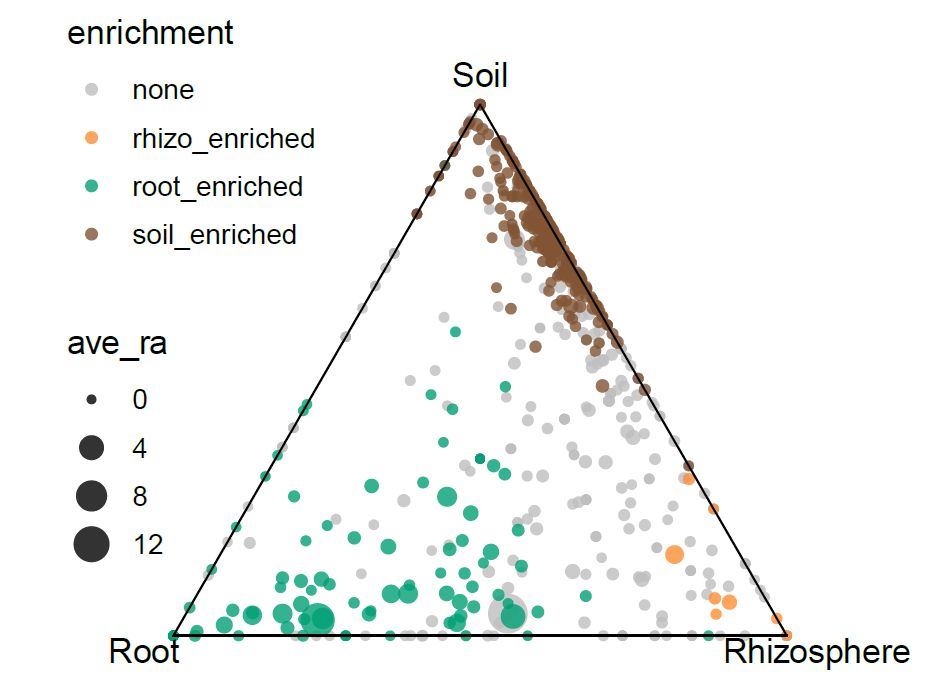

p3





p4<-p2+theme_bw()+

  theme_legend_position(x="tl")

p4





p5<-p2+theme_void()+theme(legend.position=c(0,1),

                          legend.justification=c(0,1))

p5



#保存图表为pdf格式

ggsave("p5.pdf",width =4.4,height =4,units ="in")



3
图片调整

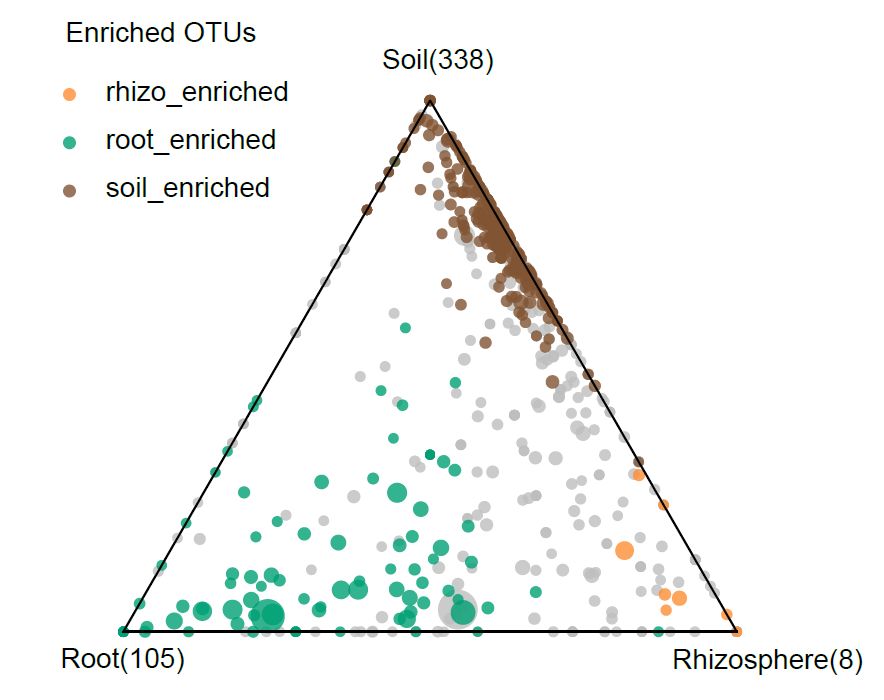

图片导出为PDF格式后仍需要用Acrobat或Ai做些调整,最终的效果如下:







参考文献

Zgadzaj R,Garrido-Oter R, Jensen D B, et al. Root nodule symbiosis in Lotus japonicusdrives the establishment of distinctive rhizosphere, root, and nodule bacterialcommunities[J]. Proceedings of the National Academy of Sciences, 2016, 113(49):E7996-E8005.

Hamilton NE andFerry M (2018). “ggtern: Ternary Diagrams Using ggplot2.” Journal ofStatistical Software, Code Snippets, 87(3), pp. 1-17. doi:10.18637/jss.v087.c03
